Questão: 2801 / QT-359162
Ano: 2022
Banca: FGV
Órgão: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Disciplina: Engenharia Eletrônica
Considerando a seguinte equação booleana:

Imagem associada para resolução da questão

Assinale a opção que apresenta uma equação booleana equivalente.

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão
Questão: 2802 / QT-359163
Ano: 2022
Banca: FGV
Órgão: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Disciplina: Engenharia Eletrônica

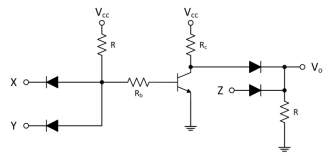

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima é
Imagem associada para resolução da questão

-

Vo = (X + Y) . Z¯

-

Vo = (X¯ + Y¯) . Z¯

-

Vo = (X . Y) + Z

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão
Questão: 2803 / QT-359164
Ano: 2022
Banca: FGV
Órgão: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Disciplina: Engenharia Eletrônica
Imagem associada para resolução da questão


Considere os circuitos acima, construídos a partir de contadores. No circuito da Figura 1, um contador binário conta de forma decrescente até que o sinal de ripple acione o carregamento síncrono, reiniciando a contagem. Já no circuito da Figura 2, um contador binário conta de forma crescente até o sinal de clear síncrono seja acionado, reiniciando a contagem. Os números de estados da sequência de contagem nos circuitos da esquerda e da direita são, respectivamente,

-

9 e 6.

-

10 e 11.

-

10 e 10.

-

9 e 11.

-

9 e 10.
Questão: 2804 / QT-359165
Ano: 2022
Banca: FGV
Órgão: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Disciplina: Engenharia Eletrônica
Considere o seguinte diagrama de estados de uma máquina de estados síncrona, na qual cada estado é designado por dois bits: B2B1, sendo o bit B2 o mais significativo.
Imagem associada para resolução da questão


Dado que o bit B2 será implementado utilizando um flip-flop D, a sua lógica de próximo estado pode ser expressa por

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão

-

Imagem associada para resolução da questão
Questão: 2805 / QT-359166
Ano: 2022
Banca: FGV
Órgão: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Disciplina: Engenharia Eletrônica

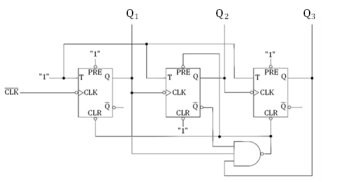

O circuito abaixo é um contador crescente assíncrono, composto por flips-flops T, com clear e preset assíncronos. A indicação “1”, na figura, indica o nível de tensão especificado para o nível lógico “1” (verdade).
Imagem associada para resolução da questão

Esse contador possui a seguinte quantidade de estados estáveis:

-

3.

-

4.

-

5.

-

6.

-

7.
